Mayaのスムージングと頂点法線｜ソフト/ハードエッジと法線ロック

2026年9月25日

Maya でモデルを作っていると、形は合っているのに「角がぼやけて見える」「平らな面にグラデーションのような影が出る」「エンジンに入れたら陰影が変わった」といったことが起きます。原因の多くは、形そのものではなく頂点法線（頂点ごとに持たせる、面の向きを表すベクトル）の設定にあります。本記事では、Maya でのソフト／ハードエッジの設定、法線の確認、ロックされた法線の扱い、そして書き出しとベイクで設定を崩さないポイントをまとめます。ノーマルマップとタンジェント空間の理屈は、理論編の「ノーマルマップとタンジェント空間｜DCCとエンジンで一致させる」で解説しているので、本記事は Maya での操作に集中します。

本記事の内容は、Autodesk Maya 2027（執筆時点の最新アップデートは 2027.2）の公式ヘルプで確認しています。メニュー名は英語 UI で書き、主な項目には日本語 UI の名称を括弧で添えます。メニューの表記や配置はバージョンによって異なります。

夕宮たいだ

ふぁ……みんな〜、今日は Maya の「スムージング」と頂点法線の話だよぉ。形は合ってるのに陰影だけ変なとき、たいていここが原因なんだぁ。手を動かしながら確認していこ〜。

Mayaの「スムージング」は2種類ある

ひとことで：陰影だけを変える法線のスムージングと、形を細かくする細分化は別の機能です。

Maya で「スムーズ」と呼ばれる機能には、系統の違う2種類があります。

法線のスムージング：ソフトエッジ／ハードエッジの設定です。頂点法線の向きだけを変え、頂点の位置や数は変えません。本記事で扱うのはこちらです
形の細分化：1〜3 キーで切り替える Smooth Mesh Preview（スムーズメッシュプレビュー）や、Mesh > Smooth（メッシュ > スムーズ）です。ポリゴンを分割して形そのものを滑らかにします

Smooth Mesh Preview は表示の切り替えなので、3 キーで滑らかに見えていても元のメッシュは変わっていません。法線の作業は 1 キーで元のメッシュ表示に戻してから行うと、見た目と中身の食い違いに気づきやすくなります。

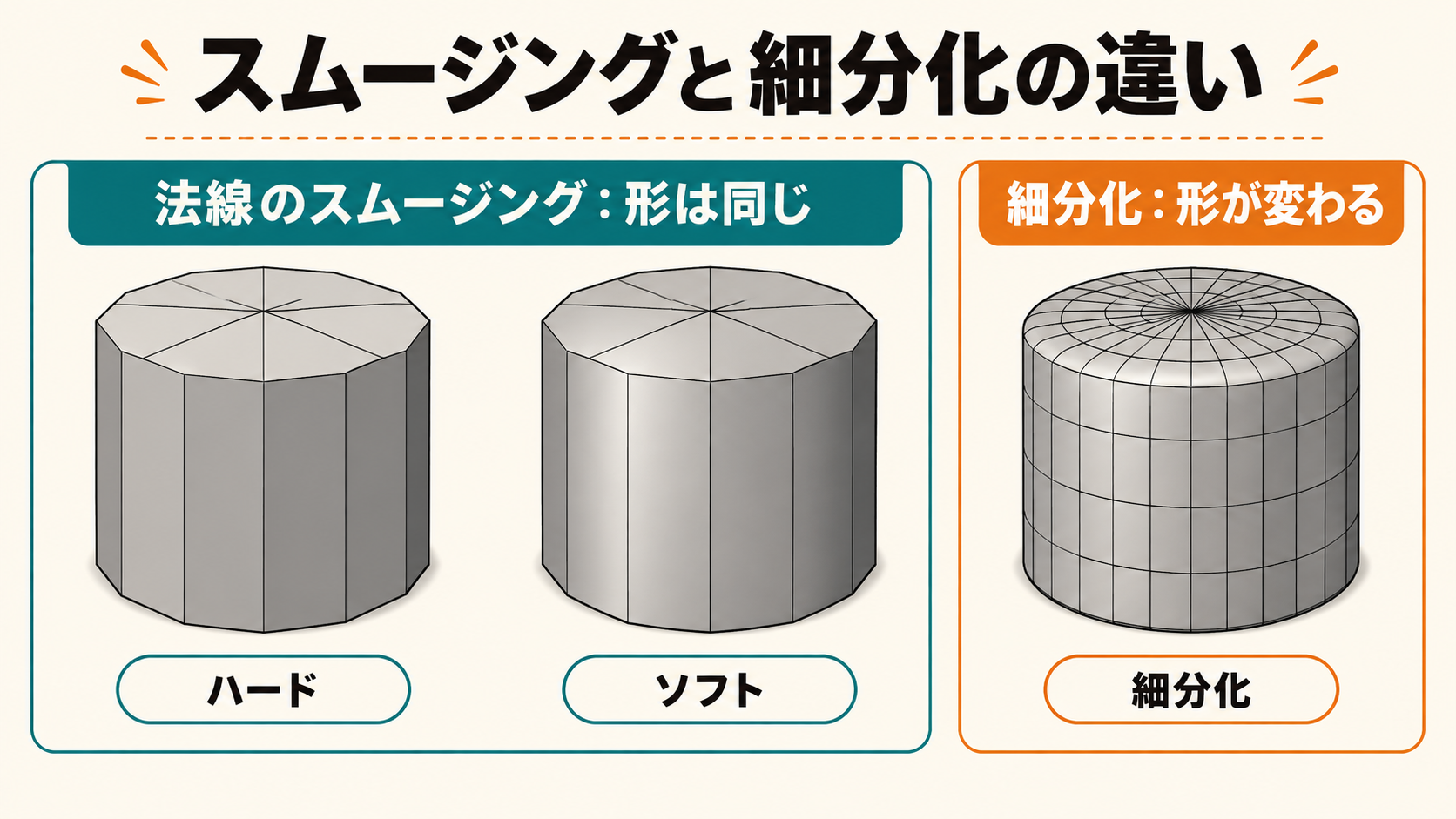

法線のスムージングと細分化の違いを示す3つの円柱の比較 — 図1：法線のスムージングは陰影だけを変え、細分化は形そのものを変える

法線とエッジの状態を表示する

ひとことで：Display > Polygons で、頂点法線とソフト／ハードエッジを見える状態にしてから作業します。

法線は目に見えない情報なので、最初に表示します。メッシュを選択して、Display > Polygons（ディスプレイ > ポリゴン）の次の項目を使います（各項目の説明は公式ヘルプの「ポリゴン(Polygons)のオプション」にあります）。

Vertex Normals（頂点法線）：頂点ごとの法線を線で表示します。選択中のオブジェクトにだけ表示されます
Face Normals（フェース法線）：面ごとの向きを表示します。面の表裏の確認に使います
Normals Size（法線サイズ）：表示する線の長さを変えます
Soft/Hard Edges（ソフト/ハードエッジ）：ソフトエッジを点線、ハードエッジを通常のワイヤフレームで表示します
Hard Edges (Color)（ハードエッジ(カラー)）：ハードエッジを色付きの線で表示します。エッジが多いモデルで見分けやすくなります
Texture Border Edges（テクスチャの境界エッジ）：UV の境界（UV シェルの切れ目）を表示します。ハードエッジと UV の切れ目がそろっているかの確認に使います

頂点法線の見え方はシンプルです。ソフトエッジだけに囲まれた頂点では、法線が1本にまとまって周りの面の平均的な向きを指します。ハードエッジ上の頂点では、面ごとに別々の法線が生えて、束のように見えます。

面の裏返りを探すときは、ビューポートのパネルメニューで Lighting > Two Sided Lighting（ライティング > 両面ライティング）をオフにします。既定ではオンになっていて、裏向きの面も明るく照らされるため、裏返りに気づきにくいのです。オフにすると裏向きの面が暗く表示されるので、Mesh Display > Reverse（メッシュ表示 > 反転）で個別に反転するか、Conform（方向の一致）でメッシュ全体の向きをそろえます。

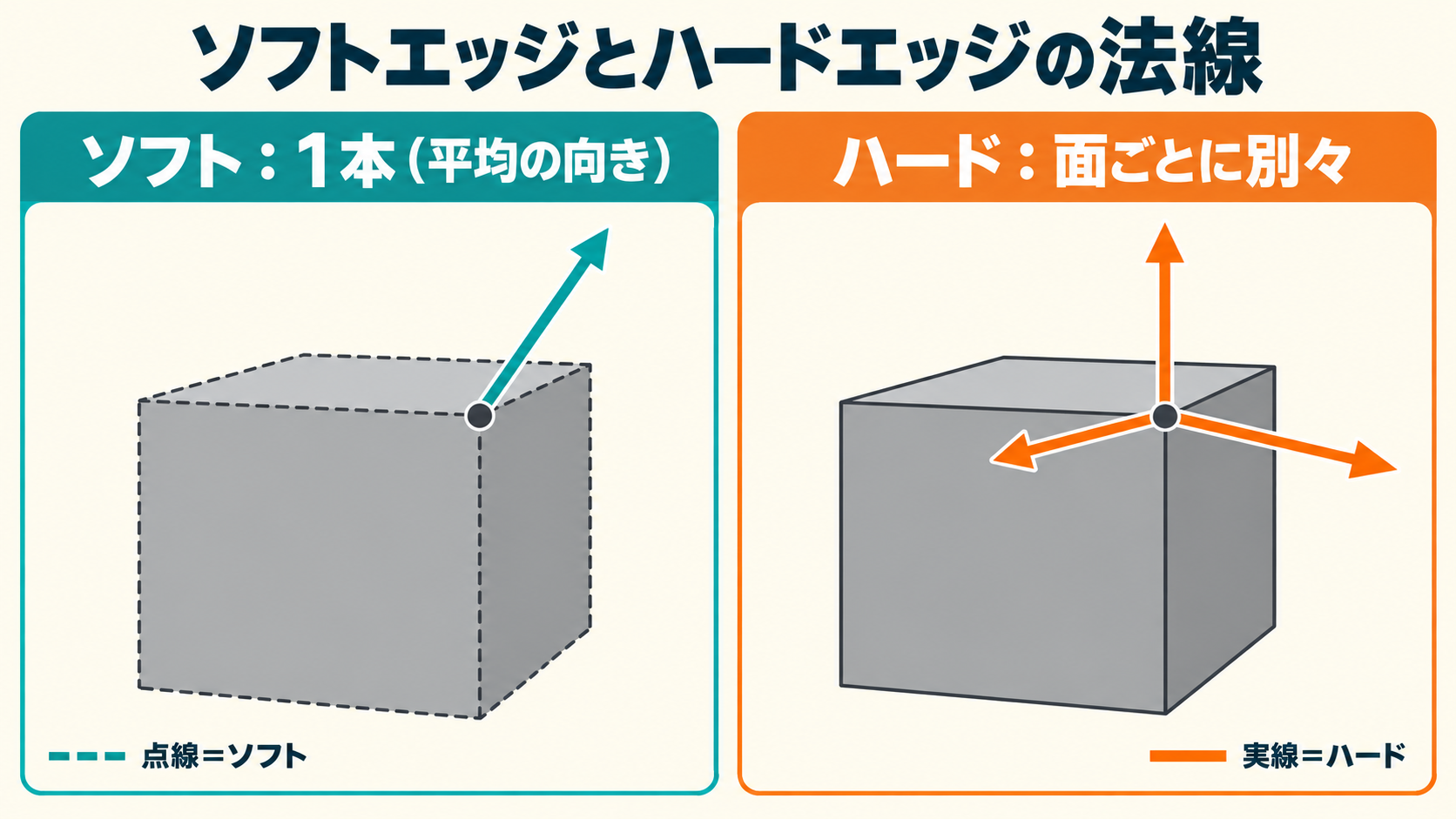

ソフトエッジとハードエッジでの頂点法線の違い — 図2：ソフトエッジでは法線が1本にまとまり、ハードエッジでは面ごとに分かれる

夕宮たいだ

ほよ？両面ライティングって最初からオンなんだぁ。裏返った面も普通に明るく見えちゃうから、チェックのときだけオフにするといいよぉ。

Soften EdgeとHarden Edgeの基本操作

ひとことで：エッジを選び、Mesh Display メニューからソフトかハードかを指定します。

ソフト／ハードの設定は、モデリングメニューセットの Mesh Display（メッシュ表示）メニューにまとまっています。

① 設定したいエッジを選択します。オブジェクトごと選ぶと、すべてのエッジが対象になります
② Mesh Display > Soften Edge（ソフトエッジ） を実行すると、選んだエッジがなめらかな陰影になります。法線の角度を 180 度に設定する操作です
③ Mesh Display > Harden Edge（ハードエッジ） を実行すると、選んだエッジがくっきりした角になります。法線の角度を 0 度に設定する操作です

これらの操作は、ヒストリに法線を変更するノード（polySoftEdge）を追加します。公式ヘルプの「頂点法線を使用してポリゴンのシェーディングを硬化または軟化する」では、結果を取り消したいときは逆の操作を重ねがけせず、追加されたノードを削除するよう案内されています。

角度でまとめて振り分ける

Mesh Display > Soften/Harden Edge（ソフトエッジ/ハードエッジ） のオプションボックスを開き、Method（方法）を Angle（角度）にすると、指定した角度より鋭い角をハードに、それ以外をソフトにまとめて振り分けられます。ノーマルマップを使わない小物や背景モデルで、形なりの陰影をすばやく作りたいときに便利です。しきい値はモデルに合わせて調整します（この操作のもとになる polySoftEdge コマンドの既定値は 30 度です）。

古いバージョンの Maya や古い解説記事では、同じ操作が Normals > Set Normal Angle という名前で登場します。現在のバージョンでは、この Soften/Harden Edge の Angle がそれにあたります。

UVの境界だけをハードにする

同じオプションの Method で Texture Borders（テクスチャ境界）を選ぶと、UV の境界にあるエッジをすべてハードに、それ以外をすべてソフトにします。ベイクの前に守りたい「ハードエッジは UV シームと一致させる」という原則を一度の操作で満たせるので、ノーマルマップを焼くローポリでは、まずこの状態を作るのがおすすめです。UV シームの入れ方は「MayaのUV展開入門」で扱います。

どこをハードにするかの決め方

ひとことで：ハードエッジは UV の切れ目と同じ場所に置き、それ以外はソフトにするのが基本です。

ゲームエンジンの中では、頂点は「位置・法線・UV」などの組み合わせで管理されます。ハードエッジの上では面ごとに法線が違うため、エンジン側で頂点が分割されます。UV の切れ目でも同じように頂点が分割されます。つまり、ハードエッジと UV シームを同じ場所にそろえれば分割は1回で済み、場所がずれていれば分割がそのぶん増えます。

モデルの種類ごとの決め方は、次の表を目安にします。

モデルの種類	ソフト／ハードの決め方
ノーマルマップを焼くローポリ	UV の境界だけハード（Texture Borders）、それ以外はソフト
上のうち、90 度前後の角が多い硬い形状	角で UV を切ってからハードにする（UV を切らずにハードにしない）
ノーマルマップを使わない小物・背景	Soften/Harden Edge の Angle で角度ごとに振り分ける
キャラクターの体などの有機的な形状	基本はすべてソフト

角度のきつい面どうしをソフトでつなぐと、平らな面に斜めのグラデーションのような陰影が出ます。ノーマルマップを焼くローポリでは、焼いたノーマルマップがこの陰影を打ち消す方向に働きますが、極端な陰影はベイクの破綻につながりやすくなります。気になる箇所は、その辺で UV を切ってハードにするか、ベベルを入れるなどして形状側で角を整えます。

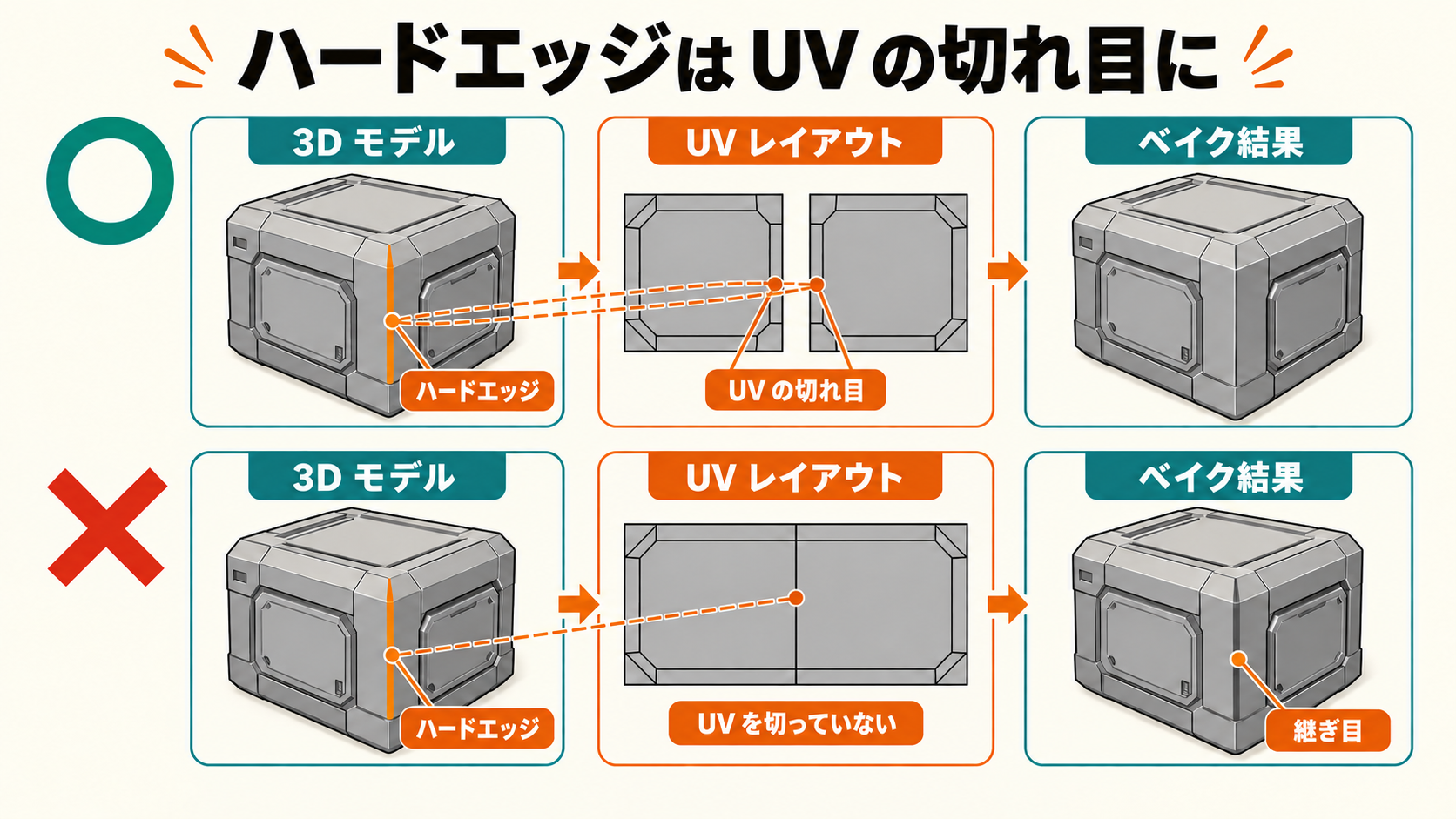

ハードエッジと UV の切れ目をそろえた例とそろえていない例 — 図3：ハードエッジは UV の切れ目にそろえると、ベイクの継ぎ目が出にくい

夕宮たいだ

UV を切ってない場所だけハードにするの、絶対ダメだよ！ベイクしたとき、そこに継ぎ目の線が出ちゃうんだぁ。

Lock Normalsとカスタム法線

ひとことで：ロックされた法線はソフト／ハードの操作で向きが変わらないので、効かないときはまずロックを疑います。

Mesh Display > Lock Normals（法線のロック）を使うと、頂点法線の向きがその時点の値で固定されます。固定された法線は、頂点を動かしても向きが変わりません。板ポリゴンの葉っぱの陰影を整えたときなど、手で作り込んだ法線を守るための機能です。

注意したいのは、自分でロックしたつもりがなくても、ロックされた状態になる場面があることです。

Mesh Display > Vertex Normal Edit Tool（頂点法線編集ツール）で法線を編集すると、設定した法線はロックされます。Set Vertex Normal（頂点法線の設定）など、法線を直接編集する機能を使った後も確認が必要です
FBX などから読み込んだメッシュは、法線がロックされた状態で届くことがあります。Maya の FBX 読み込みオプションには、読み込み時にロックを解除する Unlock Normals という項目があります
Modify > Freeze Transformations（修正 > トランスフォームのフリーズ）のオプションには Lock normals（法線のロック）という項目があり、設定によってはフリーズと同時に法線がロックされます

公式ヘルプの「メッシュ表示(Mesh Display)」にあるとおり、ロックされた法線は、ソフト／ハードの操作では向きの値が変わりません。「ソフトにしたのに見た目が変わらない」ときは、Mesh Display > Unlock Normals（法線のロック解除）を実行してから、ソフト／ハードを設定し直します。ロックを解除すると、Maya が既定の計算方法で法線を計算し直します。意図して作り込んだ法線もリセットされるので、残したい法線がある場合は、頂点を選んで範囲を絞ってから解除します。

スクリプトで確かめる場合は、頂点を選んで次のコマンドを実行すると、法線がロックされているかを問い合わせられます（公式コマンドリファレンスの例と同じ書き方です）。

import maya.cmds as cmds
cmds.polyNormalPerVertex(query=True, freezeNormal=True)

夕宮たいだ

ロックされてると Soften が効かないの、むずかしいねぇ……。「効かない」と思ったら、まずロックを疑う、って覚えとこ〜。

書き出しとベイクへの影響

ひとことで：ソフト／ハードはベイクの前に確定させ、FBX ではスムージンググループを書き出して、エンジン側の設定とそろえます。

ベイクの前に確定させる

ノーマルマップのベイクは、ローポリの頂点法線を基準にしてハイポリとの差を記録します。そのため、ベイクした後にソフト／ハードを変えると、ノーマルマップと法線の組み合わせが崩れて陰影がおかしくなります。ソフト／ハードはベイクの前に確定させ、変えたら焼き直すのが原則です。Maya の中でベイクする場合は、レンダリングメニューセットの Lighting/Shading > Transfer Maps（マップの転写）を使いますが、ローポリの法線が基準になる点は同じです。Substance 3D Painter で焼く手順は「Substance 3D PainterのHigh to Lowベイク実務」で扱います。

FBXではスムージンググループを書き出す

FBX で書き出すときは、File > Export Selection（ファイル > 選択項目を書き出し）のオプションで File type を FBX export にし、Include > Geometry の Smoothing Groups（スムージンググループ）をオンにします。このオプションは、Maya のソフト／ハードエッジの情報をスムージンググループに変換して書き出します（公式ヘルプ「FBX 書き出しオプション」）。オフの場合は法線の値だけが書き出され、エッジの情報は含まれません。Unreal Engine では、スムージンググループのない FBX を読み込むと「No smoothing group information was found in this FBX scene」という警告が表示されます。

エンジン側の設定もそろえる

エンジンのインポート設定には、法線をファイルから読み込むか、エンジン側で計算し直すかを選ぶ項目があります。Unity の Model タブにある Normals は既定が Import（ファイルから読み込む）で、Calculate にするとスムージンググループや角度をもとに計算し直します。Unreal Engine 5.8 のインポート設定には Recompute Normals（読み込んだ法線を無視して計算し直す）があります。計算し直す設定では、Maya で作り込んだ法線（ロックしたカスタム法線を含む）は使われません。Maya で整えた法線をそのまま使いたい場合は、読み込む設定になっているかを確認します。

単位や軸、三角化、タンジェントを含む書き出し設定の全体は「MayaのFBXエクスポートと座標系トラブル」で詳しく扱います。

夕宮たいだ

ぁぅ……Maya では完璧なのに、エンジンで陰影が変わっちゃうことがあるんだよねぇ。インポート設定までセットで確認してねぇ。

よくある失敗と対処

ひとことで：「効かない」「線が出る」「黒い」「エンジンで変わる」の症状から原因をたどります。

Soften Edge をかけても見た目が変わらない：法線がロックされています。Mesh Display > Unlock Normals で解除してから設定し直します
平らな面にグラデーションのような影が出る：角度のきつい辺までソフトになっています。その辺で UV を切ってハードにするか、形状側で角を整えます
ノーマルマップの継ぎ目に線が出る：UV を切っていない場所がハードになっているか、ベイクの後にソフト／ハードを変えています。ハードエッジと UV の境界をそろえて焼き直します
面が黒く見える・エンジンで面が消える：面が裏返っています。Two Sided Lighting をオフにして探し、Reverse や Conform で直します
エンジンで陰影が変わる：Smoothing Groups がオフになっているか、エンジン側で法線を計算し直しています。書き出しとインポートの設定を見直します
やり直すたびにヒストリが増える：逆の操作を重ねがけしています。不要な polySoftEdge ノードを削除してからやり直します
